Ürün özeti

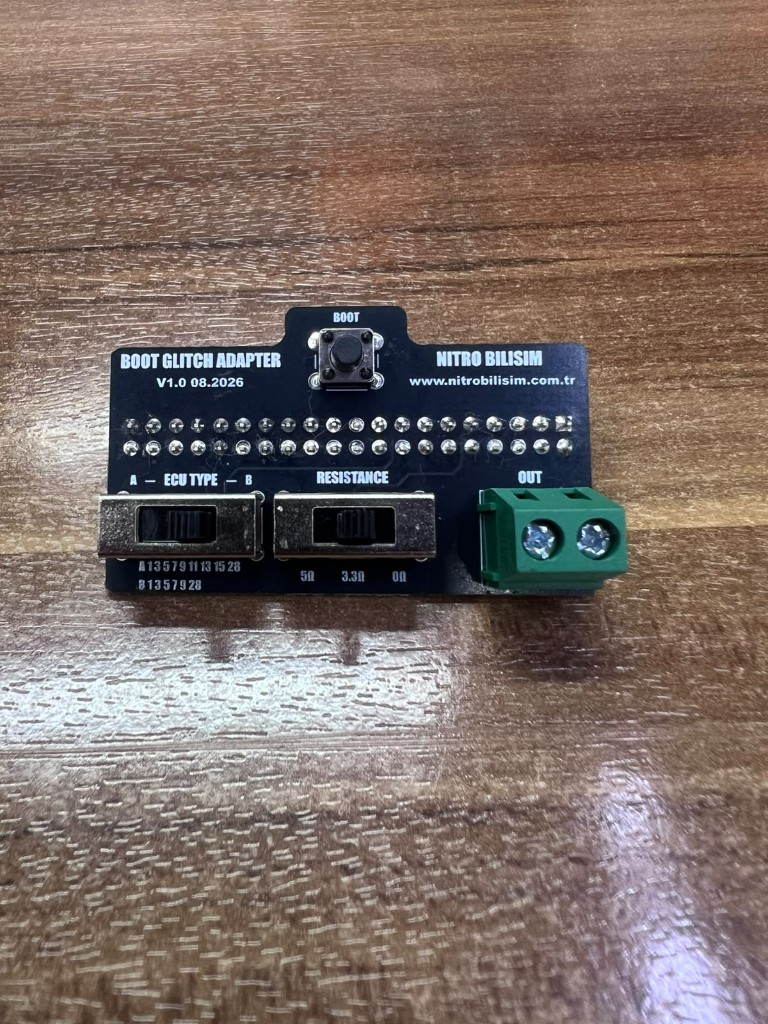

Nitro Bilişim Boot Glitch Adapter V1.0, Magicmotorsport FlexBox Port E girişine takılarak Bosch MD1 / MG1 motor ECU'larında boot glitch unlock prosedürü için pin ve direnç hattını düzenler. ECU üzerindeki Aurix TC298 / TC299 işlemcili birimlerde Flex yazılımının gösterdiği A/B pin seti ve Ω değeri, kart üzerindeki anahtarlarla seçilir.
Manuel kablo birleştirme yerine sabit pin hatları ve vidalı OUT terminal kullanılır. Flex cihazı, yazılım lisansı ve unlock işlemi bu ürünle birlikte gelmez.
Donanım
- Üretici: Nitro Bilişim · nitrobilisim.com.tr
- Revizyon: V1.0 (PCB: 08.2026)
- Bağlantı: Flex / FlexBox — Port E
- ECU TYPE: A ve B pin konfigürasyonu (tek kart)
- RESISTANCE: 0 Ω · 3,3 Ω · 5 Ω
- BOOT: fiziksel tetikleme tuşu
- OUT: 2 pin vidalı klemens
- Pin hatları (silk): A — 1 · 3 · 5 · 7 · 9 · 11 · 13 · 15 · 28
B — 1 · 3 · 5 · 7 · 9 · 28
Flex Boot Glitch ile desteklenen ECU tipleri
Magicmotorsport Flex 8.x MDG1 Boot Glitch listesinde yer alan Aurix TC2xx birimler. Kesin protokol, pin ve direnç değeri Flex yazılım ekranından okunur.
| ECU | MCU | Platform |
|---|
| MD1CE101 | TC299 | Bosch MD1CE |
| MD1CS069 | TC299 | Iveco — Daily, Eurocargo; Fiat Ducato 2.2 MJ |
| MD1CE102 | TC299 | Iveco |
| MD1CP032 | TC299 | BMW |
| MG1CS024 | TC298 | BMW |
| MG1CS201 | TC298 | BMW / Mini |
| MD1CS005 | TC298 | Ford |
| MD1CP007 | TC298 | JLR |
| MD1CP017 | TC298 | JLR |
| MG1CS028 | TC298 | JLR |
| MD1CS012 | TC298 | Kia / Hyundai |
| MD1CS003 | TC298 | Stellantis — 1.5 BlueHDi / PureTech |
| MG1CS042 | TC298 | Stellantis |
| MD1CS004 | TC298 H80 | VAG |
| MG1CS002 | TC298 H80 | VAG |
| MG1CS031 | TC298 H80 | VAG |
| MG1CS163 | TC298 | VAG |
MD1CS003 — sık görülen araç grupları
Peugeot 208, 308, 508, 5008, 2008, Partner; Citroen C3, C3 Aircross, Berlingo, C5 Aircross; Opel Corsa, Combo, Astra; DS; Cupra Formentor; VW Golf VIII TDI; Audi RS3 2.5 TFSI.
MD1CS069 — sık görülen araç grupları
Iveco Daily, Eurocargo; Fiat Ducato 2.2 Multijet hafif ticari segment.
Bağlantı
- Flex'te ECU protokolünü seçin
- Yazılımdaki Variant A veya B talimatına göre ECU TYPE anahtarını ayarlayın
- İstenen direnç için RESISTANCE (0 / 3,3 / 5 Ω) seçin
- Adapter'ı Port E'ye takın
- OUT terminalden ECU boot noktasına kısa, sağlam kablo bağlayın
Bench prosedürü
- ECU sökülür; protokol gerektiriyorsa kapak açılır
- Bench besleme stabil tutulur (Flex önerilen güç kaynağı)
- Boot / bench kabloları Flex şemasına göre bağlanır
- Boot Glitch unlock çalıştırılır
- Unlock öncesi full backup alınır
- Unlock sonrası bench okuma / yazma yapılır
Bağlantıda dikkat edilecekler
- Boot hattında uzun kablo kullanmayın; mümkünse kısa ve doğrudan bağlantı
- Direnç seçimini Flex talimatından alın
- Flex–FlexBox I/O bağlantısını temiz tutun
- MD1CS003 ve MD1CS069 Boot prosedürlerinde pcb üzerindeki 0,1 Ω shunt geçici kaldırılır veya yana katlanır; işlem bitince geri takılır
- Flex 8.5+ Bridge Test ile Port E bağlantısı doğrulanabilir
Gereksinimler
- Magicmotorsport Flex + FlexBox
- FLS0.5M veya FLS0.5S lisans
- Güncel Flex yazılımı (MDG1 boot glitch desteği)
Garaj Market
Adana Garaj Market vitrin ürünüdür. Fiyat ve sipariş için iletişim.
İlgili rehberler
Sık sorulan sorular
Flex dahil mi?
Hayır. Yalnızca Port E boot glitch adapter kartıdır.
MD1CS003 ile MD1CS069 aynı ayar mı?
Hayır. MCU ve Flex protokolü farklıdır; A/B ve Ω değerini yazılım ekranından alın.
Her ECU kapaksız unlock olur mu?
Hayır. Prosedür ECU tipine göre değişir; Flex talimatı esas alınır.
Durum
Sıfır
